地暖设计常见问题汇总

发布时间:2019-11-04 点击次数:2562



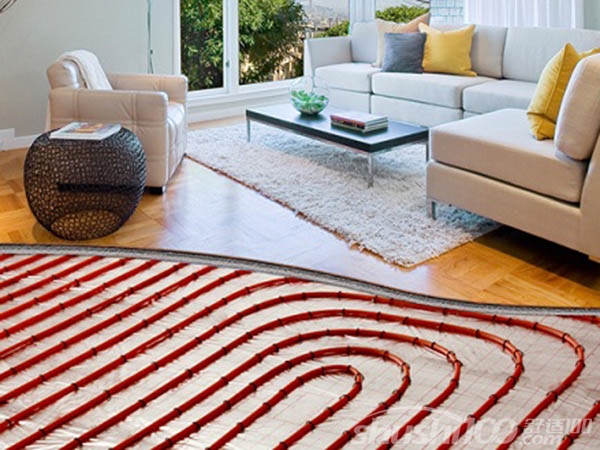

1、简单叙述地暖设计的整个步骤?

1)查看户型结构图;2)热负荷计算;3)盘管间距确定;4)绘制地暖盘管施工图;5)绘制地暖系统结构图;6)整理打印出图。


2、平面图中应该绘制出哪些内容?

平面图中应该绘制出加热管的具体布置形式,标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。给出了分集水器的位置,并绘制出了伸缩缝的布置位置。地暖盘管平面布置图首层应给出指北针,管道出户所在图应给出室内外高度差,表明正负零标高点。给出图纸名称及比例,图签应给出图纸名称,图纸编号,出图日期,设计号。


3、设计说明中应包括哪些内容?

工程概况,设计依据,采暖设计及计算参数,采暖系统。


4、一套完整的施工图纸,应包含哪些内容?

施工图一般包括设计说明,首层管道出户平面图,一层采暖平面图、标准采暖平面图(中间层相同时,中间楼层建筑形式或热负荷不相同需要单独绘制),顶层采暖平面图,分集水器、地面构造示意图等采暖节点详图、采暖系统图、图纸目录。


5、地暖盘管间距确定的理论依据及其工程简易做法?

理论依据可参考《辐射供暖供冷技术规程 JGJ 142-2012》或《实用供热空调设计手册》。根据规范的限制及实际工程来看,地暖盘管的间距一般都在200300mm之间。进行负荷计算的意义可能不是用来精确确定盘管间距,而是作为设计的参考。设计人员根据房间相对负荷选择相对的间距。一般来说,同样的房间,北面的房间要比南边盘的密些,把边的比中间的密些,顶层和首层要比中间密些。


6、手工计算热负荷需要注意的内容、热负荷计算常见软件?

常规负荷计算可参见《实用供热空调设计手册》或其他设计手册或教材。按常规散热器采暖计算出热负荷,再乘以0.90.95就可以作为地板采暖的负荷使用了。常用的软件有浩辰暖通、天正暖通、鸿业暖通等软件。这些软件能进行负荷计算和盘管绘制。


7、简述绘图步骤及管路平衡?

1 绘图步骤及管路平衡:

1)首先要确定分、集水器的位置。 对于规则的住宅,上下的建筑布局基本相同,分、集水器放在合适的地方就可以了。比如住宅管道井挨着厨房,把分、集水器就近放在厨房就可以了。有资料介绍说,一般分、集水器放在厨房或卫生间。这样做是防止管道跑水给业主带来不便。如果甲方没有特殊要求,就可以这样布置。如果有特殊要求,在不违反规范的前提下,按甲方的要求做。作过一个这样的工程。采暖管道从楼梯 间休息平台的角落上来的,甲方要求把分、集水器放在靠近管道的阳台内的靠近客厅的外墙上。这样做没有发现违反哪条规范,于是就这样定了方案。 在一些不规则的间距中,上下的房间、走道很多都错了位。这就需要先布置分、集水器的重要了。如果不提前布置好分、集水器的位置,将会给走采暖干管带来很大麻烦,采暖干管绕的乱了, 不光画图系统图麻烦,而且不利于水利平衡,而且给“不热”带来隐患。

2)初步绘制各房间的盘管:就是按照计算好的间距盘好各房间的管道。这里注意:如果计算的间距盘的管道过少,可以适当减小间距,以便让盘的地暖管道,看起来更合理些。

举例说明:有些细长的房间按计算的间距盘出来就两圈, 而且一半是按设计间距来的, 另一般则间距比设计的大很多。 自己也应该想想这么两圈管道,能热吗?必要的时候就需要灵活点,适当减小间距,盘三圈看起来 就更有把握了,也更合理。

3)根据盘管总长度确定分、集水器的路数。有的朋友拿到建筑图纸直接上去盘。我不建议这样做。 建议先初步量出总的管道长度,按照不超 120 米,确定分、集水器的路数。这里还建议同一分、集水器的每路长度都在 70~80 米为上。不光同一分、集水器,各分、集水器的长度最好也接近。如若这样,不加调节阀门都平衡了,还有什么自控?还用担心不热?

4)进行管路平衡调整,使得各路的长度接近。根据粗率计算的分、集水器的路数和每路的长度, 就可以手工调整了。这样可以提高画图速度。至于为什么——心中有目标(假如每路 80 米) ,盘出 来的管道基本长度差不多,是一次成型的。如果心理没目标,先连起来再说:结果一个 56 米,另 一个 102 米,还需要调整一次,做了重复性的劳动,效率明显降低啦——磨刀不误坎柴功!

5)绘制伸缩缝,标住盘管间距、长度,使得平面图达到施工图设计深度。这些在以前的专题已经说过了,这里大概提下,不做展开。



2.与其他专业图纸结合,考虑施工

1)阅读建筑、结构专业图纸,做到心中有数,并告之地面做法高度。举个例子:结构有一种上返 梁,就是梁体超出楼面高度。一次我们的结构在不知道地板采暖的情况下,做了上返梁,结果每层 需要打 400 多个孔洞才能盘,结果地暖图纸还得调整,尽量错开上返梁。这样您说麻烦不麻烦?

2)管道尽量不要穿墙 如果是管道的末端,房间的盘管盘完了,从墙把头拽过去,也就费点事。如果从一半的位置穿墙, 还有 40~50 米管道,这活让施工的怎么干啊?这个问题在前面专题也提过了,在此提示下。

3)入户及导管是否需要穿墙,穿梁、穿基础给结构专业、建筑专业孔洞预留或预埋套管,减少剔凿。穿梁、穿基础,预留或预埋套管要告诉结构专业,让他自己考虑梁、基础是否需要加固。如果 400 高的梁给下个直径 150 的套管,到时候出了事怪谁?搞工程要逃脱责任,别把自己饶进去,你跟结构说清楚,也就多多两句话,要书万一出了事故,说都说不清楚了

4)如果分、集水器需要暗装,需要土建专业配合处理。如果有温控装置,或者电地暖,需要电气 专业配合下管等等。


8、纯CAD绘制地暖盘管步骤?

首先要拿到建筑条件图,并且已经计算出地暖盘管的间距。先利用偏移命令从靠近某一墙面的位置偏移出离建筑墙体最近的地暖盘管(比如可以取间距100mm);之后就按照计算好的间距(比如取间距为300mm)依次偏移出管道的间距到靠近房间中的位置;接下来分别从其他三面墙偏移。利用修剪命令,修剪去多余的管线,成为直角的回形;最后用倒角命令,将盘管转弯的地方都倒成圆弧。这样,一个房间的盘管就盘好了。


9、地暖盘管管径及其立管管径的确定?

一般来说,地暖盘管管径不需要计算,在大多数民用建筑中,用De20(DN15)的管径就可以满足要求。计算立管管径时,先计算出该段立管所带负荷,以便求出流量,把比摩阻控制在80120Pa/m范围内选择管径,可利用的软件有鸿业水力计算器等。


10、外网经济比摩阻推荐值是多少?

40~80Pa/m


11、有阳台门的封闭阳台在负荷计算时如何处理?

有两种处理方式:1.按照没有阳台考虑计算,但不考虑冷风渗透。即:采暖面积取房间面积,阳台的面积略去;阳台门按照外门考虑,当我们用换气次数法计算的时候,换气次数取0;如果采用缝隙长度法,冷风渗透的长度取0 2.把阳台的一圈落地玻璃作为外维护处理。即:采暖面积仍取房间面积,阳台内阳台门洞的墙不参加符合计算。阳台作为外维护,取其展开面积作为相应的负荷面。


12、如何确定地暖盘管的末端阻力?

一个环路有时候可能穿越两个房间。如果是这样,计算此环路所带负荷的时候,应该把两个房间的负荷进行累加。假如某环路穿越的是某个整个房间和另一个房间的一部分,可以这样处理:取那个整个房间的负荷与那个穿越部分房间的部分负荷(可以用相对盘管面积,相对负荷的原则,按他们所占的面积进行取值。如果这部分靠近外围护结构,应该把其适当的放大,比如乘以1.2的修正系数,以减少实际情况与理论分析的误差)
